Le Guide Maître du Multimètre Professionnel : Précision, Sécurité et Diagnostic Avancé

La sécurité est le critère non négociable. Un multimètre est conçu pour résister à des transitoires de tension (pics soudains provoqués par la foudre ou la commutation de charges lourdes). La norme internationale CEI 61010 définit quatre catégories d'utilisation :

• CAT 1 (Electronique) : Réservé aux circuits protégés par des transformateurs d'isolement. Ne jamais utiliser sur le réseau secteur.

• CAT 2 (Domestique) : Pour les mesures sur des appareils branchés à une prise murale (électroménager, TV, PC).

• CAT 3 (Installation fixe) : C’est le standard pour le travail en bâtiment et en industrie. Il couvre les tableaux électriques, les disjoncteurs et les moteurs triphasés.

• CAT 4 (Origine de l'installation) : Conçu pour les mesures les plus risquées, comme les compteurs extérieurs, les arrivées de lignes aériennes ou les câbles de raccordement réseau.

LE CONSEIL PRO : Un technicien de maintenance sérieux doit impérativement posséder un appareil classé CAT 3 - 1000V ou CAT 4 - 600V. L'utilisation d'un appareil sous-dimensionné peut provoquer une explosion interne de l'instrument en cas de pic de tension imprévu, avec des conséquences dramatiques pour l'opérateur.

2. LA TECHNOLOGIE TRMS : LA DIFFERENCE ENTRE MESURE ET SUPPOSITION

C’est le point technique où les erreurs de diagnostic sont les plus fréquentes.

• RMS (Moyenne) : Les multimètres d'entrée de gamme supposent que le courant est une sinusoïde parfaite à 50 Hz. C'était vrai il y a 30 ans.

• TRMS (True Root Mean Square) : Aujourd'hui, nos réseaux sont pollués par des harmoniques. Les variateurs de vitesse, les alimentations à découpage des ordinateurs et les éclairages LED déforment le signal. Un appareil non-TRMS peut se tromper de 40% sur la valeur réelle.

APPLICATION : Si vous dépannez un moteur qui chauffe anormalement, seul un multimètre TRMS pourra vous dire si la tension efficace est réellement correcte ou si le signal est trop déformé pour le moteur.

3. LA PRECISION ET LA RESOLUTION : COMPRENDRE LES "POINTS" (COUNTS)

Sur une fiche technique, on lit souvent "2000 points" ou "6000 points". Qu'est-ce que cela signifie ?

La résolution est la plus petite variation que l'appareil peut afficher. Un appareil de 6000 points peut afficher jusqu'à 5,999V avec trois décimales. S'il passe à 6V, il basculera à 06,00V (perdant une décimale). Un appareil avec plus de points permet donc de rester précis sur une plage de mesure plus large.

La précision de base est généralement exprimée en pourcentage. Un multimètre pro de haute qualité affiche une précision en tension continue (DC) proche de 0,025%, contre 0,5% pour un modèle standard. Cette précision est vitale pour le réglage des capteurs industriels ou le test de batteries critiques.

4. LES FONCTIONS AVANCEES POUR LE DIAGNOSTIC INDUSTRIEL

Au-delà du Volt et de l'Ampère, certaines fonctions font gagner un temps précieux :

A. L'IMPEDANCE D'ENTREE BASSE (LoZ)

Les multimètres ont une impédance très élevée pour ne pas perturber les circuits. Revers de la médaille : ils captent des "tensions fantômes" par couplage entre des fils proches. La fonction LoZ élimine ces tensions parasites. Si l'écran affiche 0V en mode LoZ, c'est qu'il n'y a pas d'énergie réelle, même si le mode standard affichait 60V.

B. LE FILTRE PASSE-BAS (VFD / LPF)

Les variateurs de fréquence pilotent les moteurs en hachant la tension à haute fréquence. Un multimètre classique "panique" face à ce signal. Le filtre passe-bas bloque les parasites pour ne mesurer que la fréquence utile envoyée au moteur.

C. LA MESURE DE CAPACITE ET DE TEMPERATURE

• Tester les condensateurs de démarrage des moteurs est une tâche quotidienne. Un multimètre capable de mesurer les microfarads (uF) évite de transporter un capacimètre séparé.

• La sonde de température intégrée (Thermocouple K) permet de vérifier si un composant surchauffe sans avoir besoin d'une caméra thermique.

5. ERGONOMIE ET CONNECTIVITE : L'OUTIL DE DEMAIN

Le multimètre devient un outil connecté :

• Enregistrement de données (Logging) : Certains modèles enregistrent les mesures pendant plusieurs jours. C'est la seule solution pour capturer une baisse de tension qui n'arrive qu'une fois par heure.

• Affichage déporté et Bluetooth : Pouvoir poser le multimètre dans une armoire électrique fermée et lire la mesure sur son smartphone à 10 mètres de distance est une révolution pour la sécurité. Cela protège le technicien du risque d'arc électrique (Arc Flash).

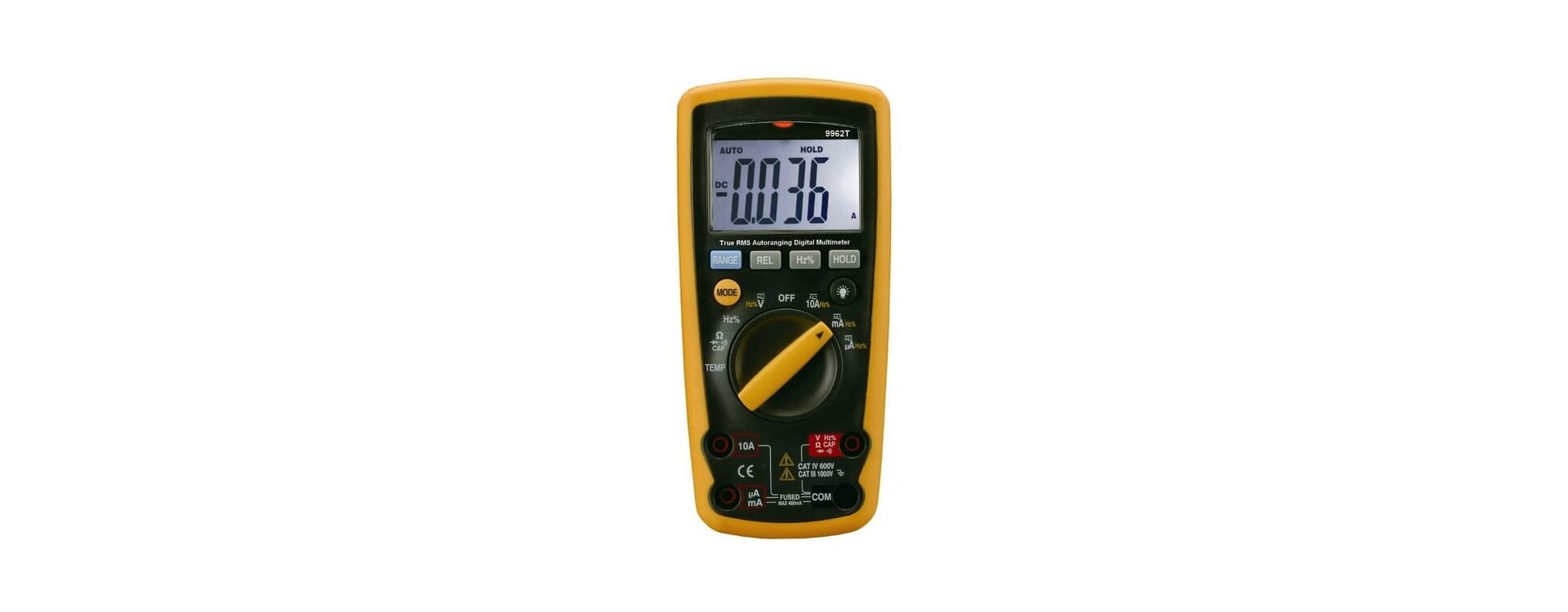

• Indice IP67 : Un outil professionnel tombe, prend la pluie ou la poussière. Un indice IP67 garantit que l'appareil restera fonctionnel même après une chute dans une flaque d'eau sur un chantier.

6. LES ACCESSOIRES : LE MAILLON FAIBLE

N'oubliez jamais les cordons de mesure. Des pointes de touche de mauvaise qualité augmentent la résistance de contact et faussent vos mesures d'Ohm.

• Cordons Silicone : Ils restent souples même par grand froid.

• Pinces Crocodiles : Indispensables pour travailler les mains libres sur des borniers.

• Fusibles HPC : Un multimètre pro possède des fusibles à "Haute Puissance de Coupure". Ils sont capables d'interrompre un court-circuit massif sans exploser. Ne les remplacez jamais par des fusibles en verre ordinaires.

7. METHODOLOGIE DE MESURE : LA RIGUEUR DU PRO

Pour garantir une mesure inattaquable, suivez toujours ce protocole :

1. Inspection visuelle : Vérifiez que les cordons ne sont pas dénudés.

2. Test de l'appareil : Utilisez la fonction test de batterie et test de continuité des fusibles.

3. La règle des trois étapes : Mesurez une source connue (une prise qui marche), puis votre circuit à tester, puis revenez à la source connue. Si l'appareil affiche toujours la bonne valeur sur la source connue, votre mesure de test est valide.

CONCLUSION

Choisir un multimètre professionnel est une décision qui impacte la qualité de votre travail et votre sécurité personnelle. Investir dans une marque reconnue avec un étalonnage certifié annuel est le seul moyen de garantir des rapports d'intervention inattaquables. Dans un secteur industriel où chaque minute d'arrêt machine coûte des milliers d'euros, la précision d'un bon diagnostic est votre meilleure valeur ajoutée.
