Pince ampèremétrique triphasée - Analyse complète de puissance | PCE-GPA 50

Prix réduit

Pince ampèremétrique PCE Instruments PCE-GPA 50

Pince ampèremétrique triphasée PCE-GPA 50, elle permet de mesurer avec précision courant, tension et puissance en monophasé ou triphasé.

Enregistrement sur carte SD inclus.

Cet appareil est parfaitement adapté aux mesures sur des systèmes triphasés (3 ou 4 fils) comme sur des réseaux monophasés. Il enregistre les données automatiquement sur carte SD et permet une analyse détaillée sur ordinateur via le logiciel inclus.

Livraison en France

Mandat administratif accepté

Service client

Etalonnage d'instruments

Description PCE-GPA 50

La pince ampèremétrique PCE-GPA 50 est une pince ampèremétrique triphasée multifonction conçue pour les professionnels de la maintenance électrique, de l’audit énergétique et de l’installation industrielle. Elle permet de mesurer le courant jusqu’à 1200 A, la tension jusqu’à 600 V, ainsi que les puissances active, réactive et apparente, tout en offrant une analyse du facteur de puissance.

Avec son grand écran couleur et son interface intuitive, la PCE-GPA 50 est un outil indispensable pour tout professionnel en électricité industrielle.

Caractéristiques principales :

Mesure de courant jusqu’à 1200 A AC avec pinces ampèremétriques
Mesure de tension jusqu’à 600 V AC
Calcul des puissances : active, réactive, apparente
Facteur de puissance (cos φ) et fréquence

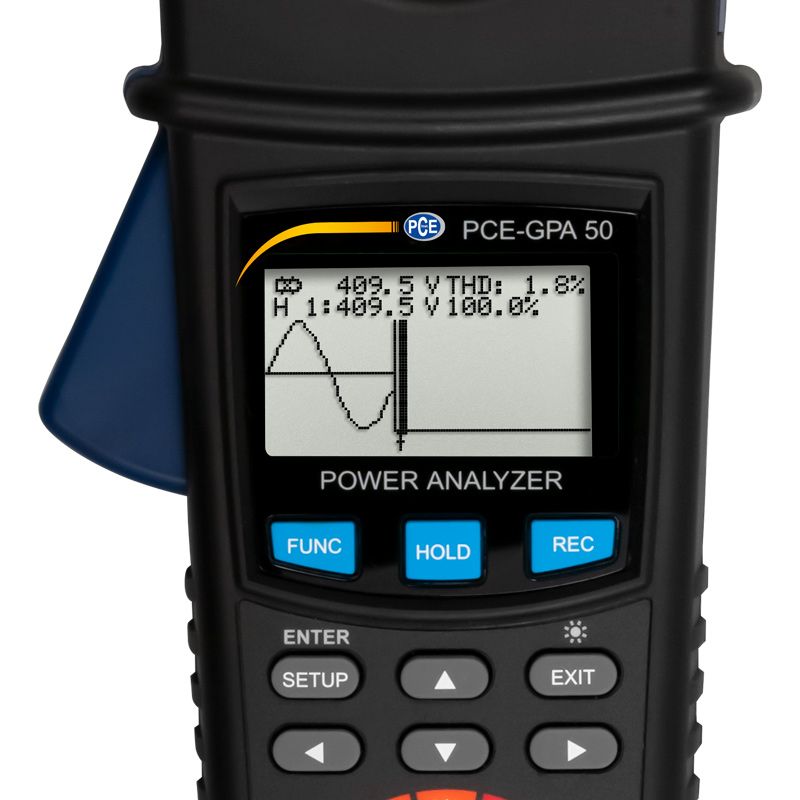

Affichage graphique clair sur écran couleur rétroéclairé
Enregistrement des données sur carte SD jusqu’à 16 Go
Compatible mono et triphasé (3 fils et 4 fils)

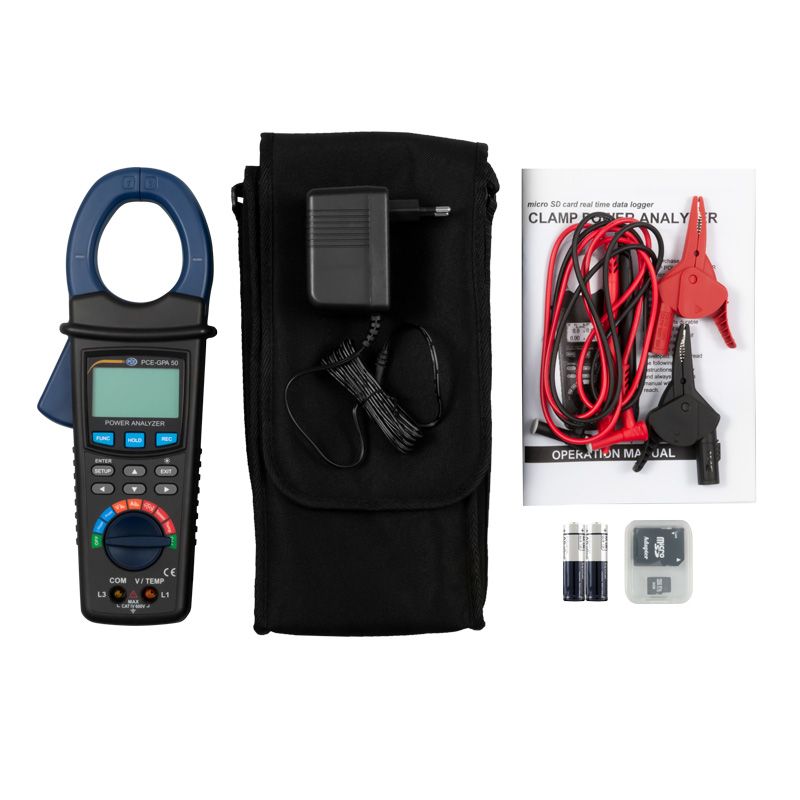

Livré avec valise de transport, pinces, cordons, carte SD et logiciel

Applications idéales :

Maintenance électrique industrielle et tertiaire
Audit énergétique d’installations triphasées
Contrôle des alimentations de machines, moteurs, onduleurs
Formation en électrotechnique
Vérification d’équilibrage des charges sur réseau triphasé
Surveillance des équipements électromécaniques

Paramètre	Plage	Résolution	Précision
Tension alternative AC V	10 ... 600 V	0,1 V	± (0,5 % ... 3 chiffres)
	Pic-Pic	0,1 V	± (5% ... 30 chiffres)

Courant alternatif AC A	5 ... 2000 A	<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A	<200 A: ± (1 %+ 0,5 A) / >200 A: ± (1 % + 5 A)
	Pic-Pic	<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A	± (5 % + 30 chiffres)

Facteur de puissance (PF)	0 ... 1	0,001	± 0,04

Angle de phase	-180 ° ... 180 °	0,1°	± 1° x PF

Fréquence	45 ... 65 Hz	0,1 Hz	± 0,2 Hz

Puissance active, apparente et réactive	0 ... 9,999 M (W / VA / VAR)	0,1 ... 0,001 M (W / VA / VAR)	± (1,5 % + 20 chiffres)

Énergie active, apparente et réactive	0 ... 9,999 M (WH / VAH / VARH)	0,001k ... 0,001 M (WH / VAH / VARH)	± (1,5 % + 20 chiffres)

Harmoniques dans la tension AC V	Ordre 1 ... 20	0,1 V	± (2 % + 5 chiffres)
	Ordre 21 ... 50	0,1 V	± (4 % + 5 chiffres)

Harmoniques dans le courant alternatif AC A	Ordre 1 ... 20	<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A	± (2 % + 5 chiffres)
	Ordre 21 ... 50	<100 A: 0,01 A / <1000 A: 0,1 A / >1000 A: 1 A	± (4 % + 5 chiffres)

Harmoniques dans la tension AC V %	Ordre 1 ... 20	0,1 %	± (2 % + 10 chiffres)
	Ordre 21 ... 50	0,1 %	± (4 % + 20 chiffres)

Harmoniques dans le courant AC A %	Ordre 1 ... 20	0,1 %	± (2 % + 10 chiffres)
	Ordre 21 ... 50	0,1 %	± (4 % + 20 chiffres)

Distorsion harmonique absolue	0 ... 20 %	0,1 %	± (2 % + 5 chiffres)
	20,1 ... 100 %	0,1 %	± (6% + 10 chiffres)

Température avec thermoélément type K	-100 ... 199,9 °C	0,1 °C	± (1 % + 1 °C)
	200 ... 1300 °C	1 °C	± (1 % + 2 °C)

Écran		LCD graphique
Impédance d'entrée AC V		10 MΩ
Plage de fréquence du multimètre		40 Hz ... 1 kHz
Fréquence étalonnée		45 ... 65 Hz
Protection contre surcharge		AC V: 720 V RMS / AC A: 2100 A
Mémoire		Carte micro SD
Actualisation des données sur l'écran		1 seconde
Part d’enregistrement des données		2 ... 7200 secondes
Format d’enregistrement		Fichier .xls (Excel)
Interface		Interface de série pour visualiser les valeurs en temps réel sur un ordinateur (nécessite SOFT-LUT-USB)
Alimentation		2 x piles de 1,5 V, type AA / Composant réseau 9 V / 800 mA
Puissance absorbée		60 mA DC
Ouverture de la pince		50 mm
Conditions de fonctionnement		0 ... 50 °C / max. 80 % H.r.
Poids		Environ 595 g
Dimensions		280 x 106 x 47 mm
